螺桿式風冷機組
產品編號：3
螺桿式冷水機（冰水機）
提示：可點擊圖片放大查看
產品詳情
特性及功能
■ 水冷式冷水機機采用臥式殼管式冷凝器和干式殼管式蒸發器，其具有結構簡潔、換熱穩定、效率持久、維護方便的特點。
■ 機組控制采用進口PLC程式控制，人機界面配置大屏幕觸摸屏，介面簡便大方，操作直觀簡便。
■ 機組具有可靠的安全保護裝置，包括：高低壓保護開關、排氣過熱保護開關、壓縮機電機過熱保護器、防凍溫度保護開關、水流保護開關、緊急停止開關、感溫式易熔栓、安全閥等。
Feature
■ The water-cooled Chiller consists of a recumbent shill-tube condenser and afin-tube shell evaporaror,With the advantages of concise,stable heat exchnge, endurable efficiency and easy maintenance,the water-cooled chiller is well known as an ideal unit for central air conditioning system.
■ Imported programmable Logic panel(PLC)is used for the unit control system, The Human Machine lntetface configures a lsrge touch screen,which enables easy and visual operation.
■ The unit control system adopts a reliable safety protection equipment,e,g, high/low voltage protecor,discharge overheat protector,compressor motor overheat protector, over-current protector,water flow protector,emergency switch,thermal sensitive fusible plug, safety valve,etc.
風冷式冷凝器為翅片式，采用雙曲面波紋清水鋁箔，由專業的換熱器加工設備制造，具有結構緊湊，體積小，重量輕，換熱效率高等優點，并配置低轉速的大葉軸流風機，可以有效降低運行噪音，減少周?chē)h(huán)境的影響。
機組控制采用進口PLC程式控制，人機界面配置大屏幕觸摸屏，介面簡便大方，操作直觀簡便。
機組具有可靠的安全保護裝置，包括：高低壓保護開關、排氣過熱保護開關、壓縮機電機過熱保護器、防凍溫度保護開關、水流保護開關、緊急停止開關、感溫式易熔栓、安全閥等。

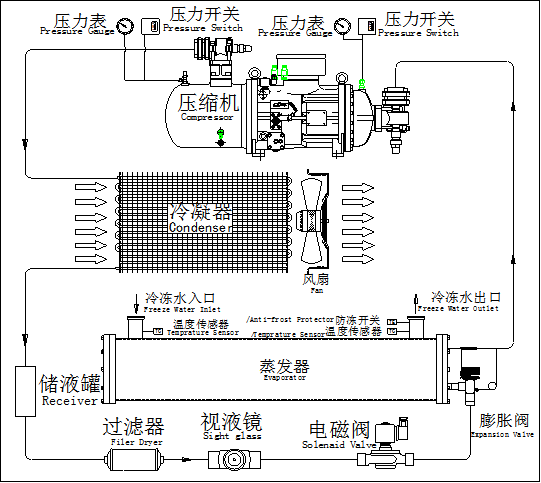

風冷機組原理圖

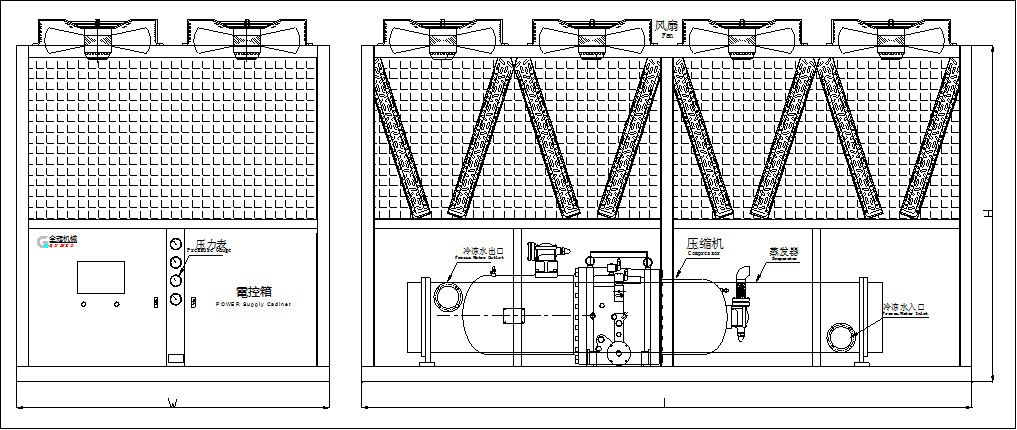

螺桿式風冷機組結構圖
安全保護及指示
■ 總電源斷路器。
■ 電源欠相缺相保護。
■ 水泵過載保護及故障指示。
■ 壓縮機過載保護及故障指示。
■ 風機過載保護及故障指示。
■ 缺水保護及故障指示。
■ 溫度異常報警。
■ 防止結冰保護。
■ 高、低壓力報警及指示。
■ 循環水BY-PASS回路。
技術參數表
| 型號Model | BC-100AS | BC-125AS | BC-150AS | BC-200AS | BC-225AS | BC-250AS | BC-300AS | ||
| 制冷量Cooling capacity | KW | 100 | 125 | 150 | 200 | 225 | 250 | 300 | |
| Kcal/h | 8600 | 107500 | 129000 | 150500 | 172000 | 193500 | 215000 | ||
| 總輸入功率Total lnput(Kw) | 42 | 52.5 | 63 | 84 | 94.5 | 105 | 126 | ||
| 最大運行電流Maximum Running Currint(A) | 73 | 89 | 107 | 142.8 | 160 | 178.5 | 214 | ||
| 能量調節范圍 Capacity control | 100％-75％-50％-25％ | ||||||||
| 電源Power Suppl | 3N~380V/415 50Hz/60Hz | ||||||||
| 制冷劑 Refrigerant | 名稱Name | R22/R407C | |||||||
| 控制方式Control Type | 外平衡熱力膨脹閥External Balanced Thermostatic Expansion Valve | ||||||||
| 壓縮機Compressor | 類型Type | 半封閉螺桿式Screw semi-hermetic | |||||||
| 功率Motor(KW) | 30 | 37.5 | 45 | 60 | 67.5 | 75 | 90 | ||
| 冷凝器Condenser | 冷卻風量 Air Flow(㎡/h) | 40000 | 50000 | 60000 | 80000 | 90000 | 100000 | 120000 | |
| 冷凍水Chilled Water | 水量Flow(㎡/h) | 23 | 25 | 33 | 37 | 42 | 47 | 52 | |
| 管徑ln/Out Pipe Size | 2-1/2” | 2-1/2” | 3” | 3” | 3” | 4” | 4” | ||
| 外形尺寸Dimension | 長Length(mm) | 2100 | 2100 | 1900 | 1900 | 2250 | 2250 | 2250 | |
| 寬Width(mm) | 1200 | 1200 | 1900 | 1900 | 2250 | 2250 | 2250 | ||
| 高Height(mm) | 2200 | 2200 | 2400 | 2400 | 2400 | 2400 | 2400 | ||
| 重量Weight(Kg) | 1200 | 1300 | 1500 | 1850 | 2350 | 2500 | 2750 | ||
備注：
冷量依據冰水入口溫度12℃,出口溫度7℃，冷卻水入水溫度30℃,出口溫度35℃得出．
